齿板连接技术介绍与典型应用
一、 齿板与轻型木桁架

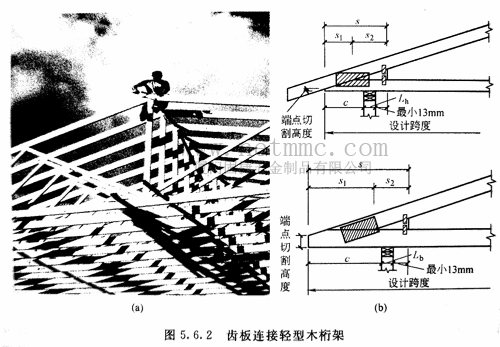

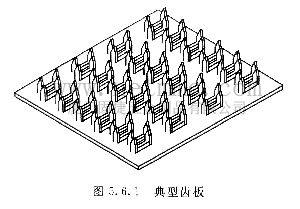

齿板由镀锌钢板经单向打齿制成。齿的形状因生产商而异。在国外，齿板被广泛用于由规格材制成的轻型木桁架节点连接或木构件的接长与接厚。根据加拿大木结构设计规范，采用齿板连接而成的轻型木桁架跨度可达30余米。图5.6.1、图5.6.2所示为一典型齿板与轻型木桁架。
二、 齿板使用条件与齿板用材
1． 使用条件
环境条件：不应用于腐蚀、潮湿环境。
工作条件：不应用于传递压力。
齿板由薄钢板制成。生锈将降低其承载力与耐久性。为防止生锈，齿板应由镀锌钢板制成且镀锌层重量不低于275g/m2。考虑到此镀锌要求在腐蚀、潮湿环境仍然是不够铁，且我国在齿板的结构应用方面经验不足，故要求不能将齿板用于腐蚀、潮湿环境。
齿板受压承载力极低，故不能将齿板用于传递压力。
2． 齿板用材
制作齿板所用钢板可采用Q235碳素结构钢，Q345低合金高强度结构钢。质量应符合国际《碳素结构钢》GB700、《低合金高强度结构钢》GB/T1591规定。有可靠依据时也可采用其他型号的钢材。
三、 齿板连接制造与施工制作
1. 构造要求
（1） 齿板应成对对称设置于构件连接节点的两侧。
（2） 采用齿板连接的构件厚度应不小于齿嵌入构件深度的2倍。

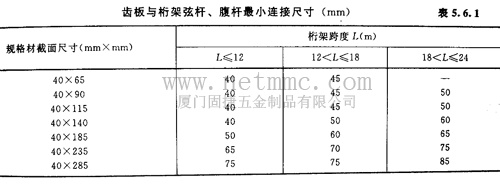

（3） 在与桁架弦杆平行及垂直方向，齿板与弦杆的最小连接尺寸以及在腹杆轴线方向齿板与腹杆的最小连接尺寸应符合表5.6.1的规定。
2. 施工制作要求
（1） 板齿应与构件表面垂直。
（2） 板齿嵌入构件深度应不小于做板齿承载力试验时板齿嵌入试件的深度。
（3） 齿板连接处构件无缺棱、木节、木节孔等缺陷。
（4） 拼装完成后齿板无变形。

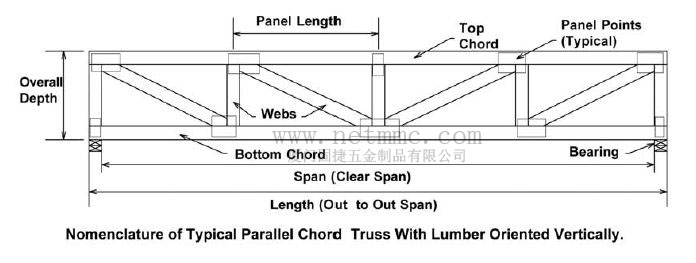

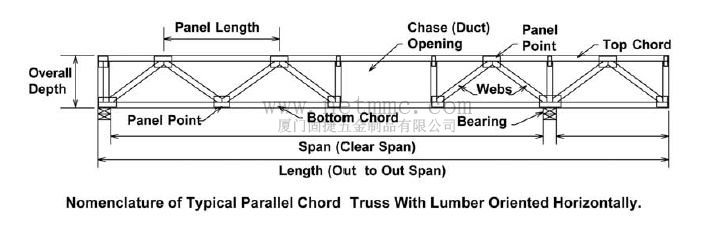

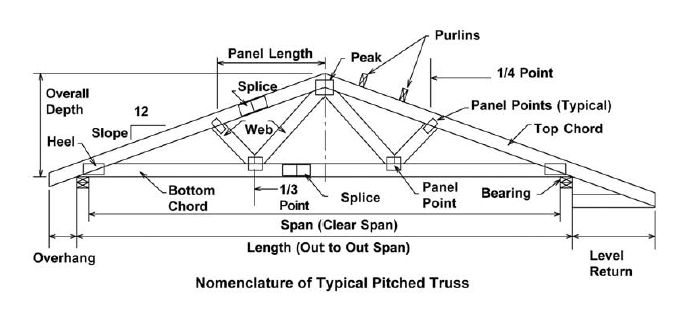

四、齿板的典型应用与专业术语
